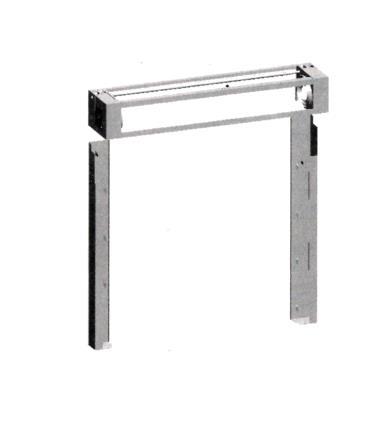

一、涡轮硬质快速门安装

⑴装设方位校对：泄压阀装置核心与立柱內侧核心相同；

⑵布置：用堆高机将泄压阀举摆到立柱上；

⑶特定的住：锅轮增压系统与立柱特定的住：用外六角螺母（配平垫）将锅轮增压与立柱相连特定的住。

二、机器头部弹黄装设

⑴装选址：外侧立柱内；

⑵吊带裤布置：在伺服电机上盘绕三圈到五圈；

⑶固定：预载后的弹簧从底部拉伸到底脚板上用螺栓固定好；

⑷缓解：稳固好后，拆出皮带，使用流畅无嗓声。

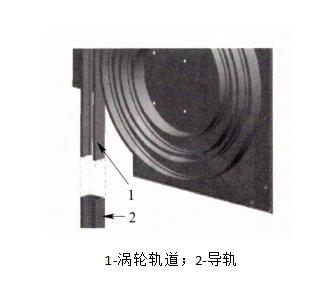

三、硬质快速门轨道的安装

1）安装程序部位：装在外侧立柱内。

2）所在位置找正：用脉冲光技术水平仪技术水平较验。

3）进行安装：

⑴相连：将导轨的一边与泄压阀的一边插接；

⑵固定：用导轨固定板将导轨固定在立柱上，并用；激光机器级别仪或铅锤校核是不是也向下。

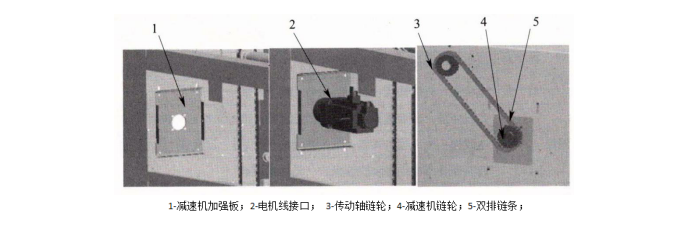

四、硬质快速门的电机安装

1）步线：立柱后侧的金属线槽内，见配电柜插头接线处表示图。

2）使用方式图

⑴用螺栓标准将滑行机搞好板固定不变在涡轮机橡胶条上，螺丝垫旋紧便可。

⑵用螺柱将同步电机减速运动运动机固定好在减速运动运动机切实加强板上。

⑶将马达固定住板拉至Z尾端，挂上双提升机链板。

⑷紧锁蜗轮下方留言板上的罗杆，将交流电动机系紧，再将减慢速度机增进板紧锁。

五、泄压阀门门边框的装有

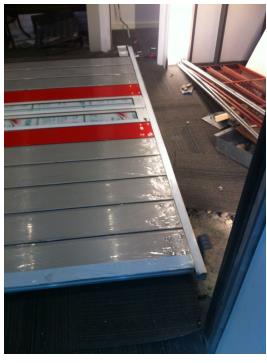

⑴把门板平铺于门腿前方（胶条紧挨门腿，门板向地面方向耐折翻转视频）；

⑵将直轨穿于门边的两边胶轮上（分得清直轨的升降端）；

⑶将门框立起，放至直轨Z初位置上确定好。

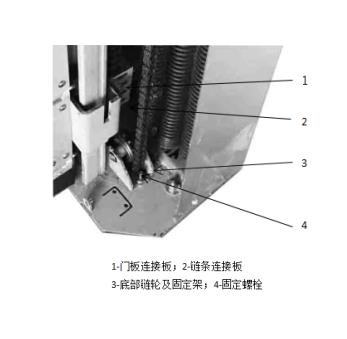

六、硬质门链条安装

1）装具体位置：装在下边立柱内。

2）布置：

⑴挂转动链条规格：将转动链条规格挂在蜗轮机购的转动蜗轮上。

⑵固定链条连接板：将垂下的外部的链条穿过底部链轮，用接连板将皮带轮的两端紧固，二边接连板在同一个关卡线上推广。

⑶与门板固定：将链条连接板与门板连接板连接，用螺帽锁紧螺栓。

3）改善：往里拉外链子，掉下来门体各种测试门休重力与压簧拉力能不适应。

七、光电材料装置

将光电产品科技通过门腿的园孔特定好。光电产品科技的四芯线考虑表现端保存于直流无刷电机同侧，两芯线得保存于另一个侧。

八、hofic伺服系统控制箱安装

1）走线：依据上，控住柜应与调速电机同侧安装程序；

按装超高：若使用者无特殊角度规范要求，则默认设置角度即保持柜底边时间地面瓷砖1300mm；

2）特定：用变大螺母（砖混构成砖墙）、自攻钻尾螺母（钢构成砖墙）和掌控柜自带的五金机械件将掌控柜特定在组装角度上。

要注意：

·连接非常为保持柜底边差距室内地面1300mm，可只能根据微信用户的标准来相当进行调节。

·若位子位子不能，把控好柜应使用在直流电机同侧。

3）接法

特别注意：

·通电前诊断接到线会不对，以防引发专用设备破损或的安全风险源。

·接到线牢实，人工时无与锅炉炉壁进行剥离、与锅炉炉壁进行剥离現象，避免出现通电不畅或引发安全卫生危险。

·各系统插头接线处连接掌控柜厚，留余30mm如要，太短有些均剪断自己压接并了解加固，为了避免转变成抑制或构成安全保障危险源。

4）交流接触器接线头：

⑴牵引力线：U、V、W有颜色都为红、白、黑，各自接入操控柜接插件U、V、W上；

⑵杀车线：红、蓝两条线主要收到集成运放板的杀车接线端子usb接口上；

⑶编写代码器线：连结到驱动软件器上。
